产品概述

---

URPF系列无功补偿控制器通过测量电流和测量电压计算出电网中的有功和无功功率，并区分是否存在有功供给。它可自我识别所安装的各电容器组的容量，并根据电网情况对电容器组进行优化投切。通过随负荷变化的投切、同时兼顾负荷变化的周期性、以及内置的循环投切功能，可以最少的投切动作实现优化补偿。原则上还可在测量值之上再附加固定可调的补偿功率。

显示器可显示现时功率因数、电网频率、目标功率因数、投入电容功率和欠补偿功率。这使电容柜的全面监控得以实现。



产品特点

---

• 先进的操作界面，清晰的文本和符号信息，图形显示，简单易懂。
• 带状态监控，自动检测并优化投切步数。
• 强大的监测和报警功能（功率因数，谐波畸变显示，电容过电流，输出过低报警等）。
• CT极性自动检测，不受CT极性和相序错误的影响。
• 手动/自动设定所有控制参数。



技术参数

---

• 工作电源：88~460V
• 测量电压：0~700V
• 功率因数设定范围：0.85(感)~0.99（容）
• CT变比:最大6000/5A或者6000/1A
• 输出接点：AC :1A/400V、2A/250V

          DC :2A/24V 、0.3A/110V

• 通讯接口：RS485 Modbus协议
• 调节段数：6~12路
• 运行温度：-10℃~+55℃
• 环境湿度：≤95%  无潮湿和凝露
• IP等级： IP41(面板)
• 外形尺寸：150*150mm
• 开孔尺寸：138*138mm

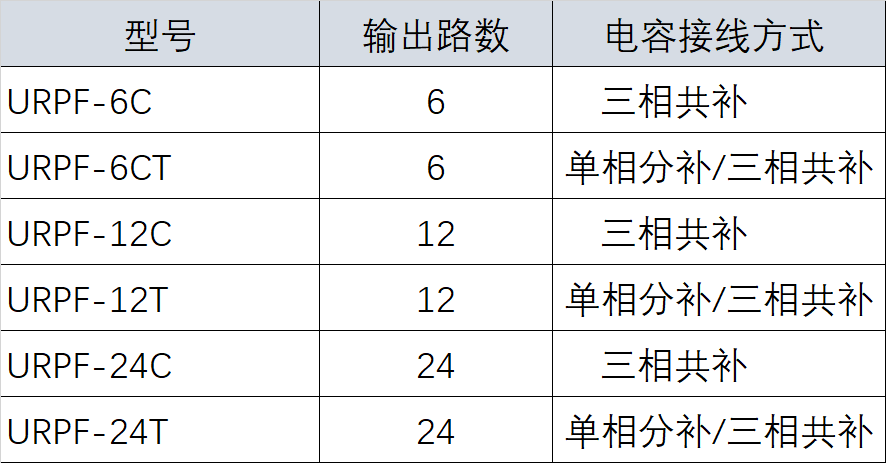

产品型号

---
